Jedná se o kotlářské plechy, které odolávají vysokému tlaku i teplotám. Jejich kvalitu, požadavky na zpracování a vlastnosti upravuje předpis EN 10028-2. Vyznačují se dobrou svařitelností a odolností vůči korozi. Využijete je nejen v chemickém, potravinářském, farmaceutickém, ale i energetickém průmyslu.
Potřebujete více informací? Zanechte nám svůj kontakt a my se vám do 3 dnů ozveme.
Vlastnosti a využití kotlařských plechů z běžné oceli podle EN 10028-2
Kotlářské plechy z nelegované i legované ušlechtilé oceli vynikají výbornou odolností vůči vysokému tlaku, teplotě a korozi. Vyznačují se skvělou svařitelností a dobře odolávají také vodíkovému křehnutí. Kotlářské plechy z běžné oceli, jejichž technické požadavky specifikuje předpis EN 10028-2, dodáváme zpravidla v normalizačně žíhaném stavu, případně normalizačně žíhaném a popuštěném stavu.
Jejich vlastnosti zaručují využití v různých aplikacích trvale vystavených vysokým teplotám. Hodí se pro tlakově namáhané nádoby a zařízení. Použijete je na parní kotle, výměníky tepla, zásobníky plynu i přepravní nádoby. Jsou vhodné také pro výrobu konstrukčních prvků a součástek ve strojírenství, které jsou vystaveny vysokému tlaku nebo teplotě. Své uplatnění najdou kotlářské plechy v chemickém, potravinářském, farmaceutickém a petrochemickém průmyslu nebo v oblasti energetiky, odpadového hospodářství či životního prostředí.
Vyberte si z široké škály rozměrů. Plechy dodáváme v rozměrech:
- délka: max. 18 000 mm,
- šířka: 1 000–3 200 mm,
- tloušťka: 5–100 mm,
- hmotnost: max. 12 500 kg.
Uvedené rozměry jsou pouze přibližné. Výsledná podoba závisí na kombinaci jednotlivých parametrů a materiálové specifikaci. Po domluvě jsme schopni vyrobit plechy do délky 21 000 mm a tloušťky 200 mm. Pro více informací nás kontaktujte.
Ekvivalentní značení ocelí
| EN 10028-2 | DIN 17155 |
|---|---|
| Jakost P235 | GH H I |
| Jakost P265 | GH H II |
| Jakost P295 | GH 17Mn4 |
| Jakost P355 | GH 19Mn6 |
| Jakost 16Mo3 | 15Mo3 |
| Jakost 13CrMo4-5 | 13CrMo44 |
Základní charakteristiky jednotlivých jakostí
| Značka oceli | Minimální mez kluzu ReH1) [MPa] |
Minimální mez kluzu 0,2 % Rp022) [MPa] |
Mez pevnosti Rm [MPa] |
Minimální tažnost [%] |
Minimální nárazová práce KV [°C/J] |
Tloušťka4) [mm] |
|---|---|---|---|---|---|---|
| P235GH/1.03453+5) | 235 | 153 | 360–480 | 24 | −20/27 | 5-80 |
| P265GH/1.04253+5) | 265 | 173 | 410–530 | 22 | −20/27 | 5-80 |
| P295GH/1.04813+5) | 295 | 192 | 460–580 | 21 | −20/27 | 5-80 |
| P355GH/1.04733+5) | 355 | 232 | 510–650 | 20 | −20/27 | 5-80 |
| 16Mo3/1.54155) | 275 | 194 | 440-590 | 22 | +20/31 | 6-80 |
| 13CrMo4-5/.73355) | 300 | 216 | 450-600 | 19 | +20/31 | 6-80 |
- Platné pro tloušťky do 16 mm, větší tloušťky podle normy
- Zkoušení po dohodě, hodnoty platí pro teplotu 300 °C a tloušťky do 16 mm, jiné teploty nebo větší tloušťky podle normy
- Maximální hodnota uhlíkového ekvivalentu podle vztahu
po dohodě - Větší tloušťky do 100 mm po dohodě
- Po dohodě podle směrnice EU PED 2014/68/EU a AD 2000 – Merkblatt W1/W10
Realizace

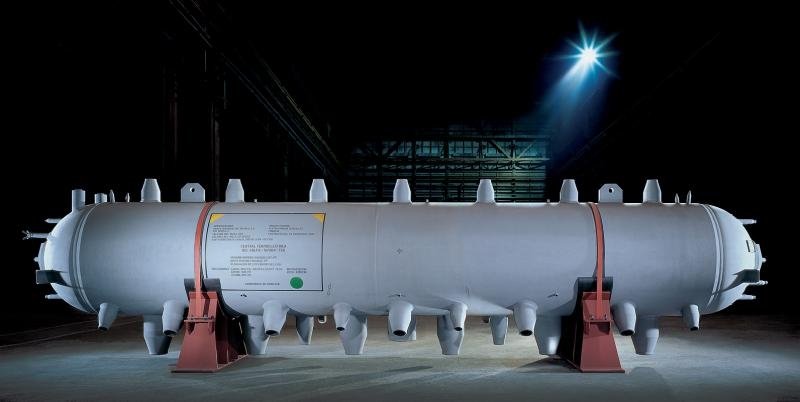

Parní buben, Finsko
Jedná se o parní buben o délce 25 m pro společnost Valmet Technologies Oy. Rok realizace: 2022. Spotřebovaný materiál: cca 162 tun kotlářských plechů.
Kotlové těleso pro válcovnu Dillinger Hütte, Německo
Kotlové těleso o rozměrech 980×251×230 cm pro válcovnu Dillinger Hütte. Rok realizace: 2022. Spotřebovaný materiál: cca 15 tun kotlářských plechů.
